Las válvulas para sólidos a granel cumplen una función crítica en los procesos industriales que transportan, descargan, aíslan, dosifican o desvían materiales secos.
Aunque pueden parecer componentes secundarios frente a los equipos principales de una planta, su desempeño influye directamente en la continuidad operativa, la calidad del producto, la seguridad del personal y los costos de mantenimiento.
En una línea de manejo de sólidos, una válvula no es simplemente un elemento de paso. Es el punto donde se controla el movimiento del material y donde una selección inadecuada puede generar problemas que muchas plantas conocen bien: fugas de producto, polvo en el ambiente, contaminación cruzada, llenado incorrecto de silos, atascamientos, desgaste acelerado, mantenimientos repetitivos y riesgos para el personal encargado de intervenir el equipo.
Estas dificultades pueden presentarse en industrias como alimentos, concentrados para animales, cemento, químicos secos, plásticos, fertilizantes, minerales, granos, harinas, azúcar y otras operaciones que manejan materias primas a granel.
El reto no consiste únicamente en abrir o cerrar una compuerta. Cada material puede comportarse de manera diferente según su granulometría, fluidez, abrasividad, humedad, compactación, fragilidad, temperatura, presión de transporte y sensibilidad a la contaminación.
Por esta razón, la selección de válvulas para sólidos a granel no debería comenzar solamente con una pregunta sobre el diámetro de la tubería o la dimensión de la descarga. Debe partir de una evaluación integral del material, del proceso y de las condiciones reales de operación.
¿Por qué es crítica la selección de válvulas para sólidos a granel?
Dos materiales que circulan por una tubería del mismo diámetro pueden exigir válvulas completamente diferentes. Un polvo fino y cohesivo no se comporta igual que un pellet, un gránulo plástico, un agregado abrasivo o un producto alimenticio sensible a la contaminación.
Antes de seleccionar una válvula, es necesario comprender qué debe hacer el equipo, cómo se comporta el material y a qué condiciones estará expuesto durante la operación.
Características del material
El primer paso consiste en analizar el producto que atravesará la válvula:
Estas características determinan la geometría de paso, los materiales de fabricación, el sistema de sellado y el tipo de accionamiento que puede funcionar mejor.
Condiciones del proceso
También debe analizarse cómo se mueve el material dentro de la planta:
Una válvula utilizada en una descarga por gravedad no necesariamente podrá responder a las exigencias de una línea neumática sometida a presión diferencial, altas temperaturas o materiales abrasivos.
Requerimientos de calidad y limpieza
En sectores como alimentos, ingredientes, productos químicos y plásticos, el análisis también debe considerar aspectos relacionados con la calidad del producto:
En la industria alimentaria, estos criterios deben integrarse con los sistemas de control de peligros y con las medidas establecidas para proteger la inocuidad alimentaria durante la recepción, transformación y empaque del producto.
Historial operativo de la planta
Finalmente, es necesario revisar qué está ocurriendo actualmente en la aplicación:
La observación del equipo en campo permite identificar si el problema está relacionado con la válvula, con su selección, con las condiciones de instalación o con el comportamiento del material.
La selección técnica también debe cuantificar el problema
Una buena evaluación de válvulas para sólidos a granel no se limita a identificar la falla. También debe establecer cuál es su impacto real sobre la operación.
Para hacerlo, conviene responder preguntas como:
Cuando estas variables se respaldan con datos de planta, la conversación cambia. La válvula deja de verse como una compra aislada y comienza a evaluarse como un punto crítico de confiabilidad, productividad, calidad y costo total de operación.
El costo real de las válvulas para sólidos a granel no está solo en su precio
Cuando una válvula comienza a presentar problemas, puede presentar alguno de estos sintomas: atascamiento de la compuerta, pérdida de hermeticidad, fallas prematuras, paradas de planta o deja escapar material, una reacción frecuente es buscar una alternativa de menor precio, copiar el diseño existente, fabricarlo localmente o adaptar una solución disponible en el taller.
Esta práctica no siempre es negativa. En Colombia existe una importante capacidad metalmecánica y muchos equipos de mantenimiento pueden responder rápidamente ante una emergencia. El problema aparece cuando la solución se concentra en reproducir la forma externa de la válvula, pero no aborda las causas reales de la falla.
En el manejo de materiales a granel, el costo real debe evaluarse considerando:
Una válvula económica que se atasca, fuga o contamina el producto no es realmente una solución económica.
Sellado al polvo en válvulas para sólidos a granel
En el manejo de sólidos a granel, el sellado no depende únicamente de que la compuerta alcance una posición cerrada. También depende del diseño de la zona de contacto entre la cuchilla, el cuerpo, los sellos y el material que circula por el equipo.
Una válvula puede parecer cerrada visualmente, pero continuar presentando problemas si el material migra hacia los sellos, existen cavidades internas donde se acumulan finos o la geometría permite que el producto llegue a un puerto que debería permanecer aislado.
Estas condiciones pueden generar:
El sellado al polvo debe considerarse desde la etapa de selección y no como un accesorio que se añade posteriormente. En las válvulas para sólidos a granel, hace parte central de la ingeniería del equipo.
Las soluciones de Vortex, marca aliada de Caproin, están desarrolladas específicamente para controlar materiales secos a granel. Sus diseños buscan mantener el producto dentro de la corriente de flujo, proteger las superficies de sellado, reducir zonas de acumulación y facilitar el mantenimiento sin desmontajes mayores.
Contaminación cruzada: una falla que no siempre es visible
En sistemas donde una misma línea alimenta diferentes silos, tolvas, mezcladores o destinos, la válvula desviadora tiene dos responsabilidades: dirigir el producto hacia el punto correcto y evitar que partículas residuales migren hacia los puertos cerrados.
Cuando el desviador no sella correctamente, el material puede acumularse en cavidades internas o ingresar a una línea que debería permanecer aislada. El problema no siempre se manifiesta como una avería visible.
En muchas ocasiones, aparece posteriormente como:
Este riesgo resulta especialmente sensible en alimentos, ingredientes, concentrados para animales, productos químicos, plásticos y materias primas especiales.
En este tipo de aplicaciones, el diseño de las válvulas para sólidos a granel, el tipo de sello, la geometría de paso y la capacidad de autolimpieza pueden ser tan importantes como el accionamiento o el material de fabricación.
Atascamientos: cuando la confiabilidad también se convierte en seguridad
Cuando una válvula se atasca, el problema no termina en una interrupción de la producción.
En algunas plantas, el personal debe liberar manualmente el material acumulado. Esto puede exponerlo a una compuerta bloqueada, una columna de producto, un actuador cargado o una línea con presión residual.
Si la masa de material se libera repentinamente, puede producir un movimiento brusco, golpear al trabajador, generar atrapamientos o provocar una descarga inesperada.
Por esta razón, las válvulas para sólidos a granel no deben evaluarse únicamente por su capacidad nominal de abrir y cerrar. También deben analizarse considerando:
Cuanto menor sea la tendencia de la válvula a atascarse, menor será la exposición del personal a intervenciones inseguras y paradas no programadas.
Polvo combustible: una variable que no debe ignorarse
En determinadas industrias, el polvo no representa únicamente un problema de orden y limpieza. Algunos materiales finamente divididos pueden generar un riesgo de combustión o explosión cuando quedan suspendidos en el aire y coinciden con una fuente de ignición.
Entre estos materiales pueden encontrarse azúcar, harina, almidones, granos, alimentos para animales, especias, plásticos, carbón, productos químicos y algunos metales.
Esto no significa que todas las aplicaciones requieran exactamente las mismas medidas. Significa que el diseño del sistema debe considerar:
Una válvula que permite el escape permanente de polvo puede incrementar la frecuencia de limpieza, provocar pérdidas de producto y contribuir a acumulaciones no deseadas alrededor del proceso.
No todas las válvulas sirven para todos los sólidos a granel
Una de las razones más comunes por las que una válvula falla en campo es que fue seleccionada por familiaridad, disponibilidad o precio, y no por su compatibilidad con el material.
Las válvulas de mariposa, por ejemplo, son ampliamente utilizadas en diferentes procesos industriales. Sin embargo, en determinadas aplicaciones con sólidos secos, el disco permanece dentro de la corriente de material y puede:
Las válvulas de cuchilla convencionales también pueden presentar dificultades si sus sellos quedan directamente expuestos al material o si poseen cavidades donde el producto se compacta, se deteriora o impide completar el cierre.
Esto no significa que estas válvulas sean inadecuadas en todos los casos. Significa que su uso debe revisarse de acuerdo con la aplicación.
En el manejo de sólidos a granel, la selección debe partir del comportamiento del producto y de las condiciones del sistema, no solamente de la geometría de conexión.
Tipos de válvulas para sólidos a granel según la aplicación
Dentro del portafolio de Vortex existen soluciones desarrolladas para diferentes condiciones de flujo, desviación, presión, abrasión y mantenimiento.
La selección entre una válvula desviadora, una compuerta para flujo por gravedad o una válvula para líneas presurizadas dependerá del diagnóstico técnico de cada aplicación.
Wye Line Diverter: desviar material sin comprometer la línea
En transporte neumático, una válvula desviadora no solo debe cambiar la dirección del flujo. También debe conservar la presión de la línea, evitar la migración del producto hacia puertos cerrados y reducir las zonas donde el material pueda acumularse.
La Wye Line Diverter de Vortex está diseñada para desviar o converger materiales secos a granel, principalmente en aplicaciones de alta frecuencia relacionadas con llenado y transferencia de almacenamiento.
Su orificio mecanizado de paso completo permite el movimiento del material con menos restricciones, lo que ayuda a conservar la presión de transporte y a disminuir problemas como puentes, tapones o interrupciones del flujo.
Entre sus características se encuentran:
En una línea que alimenta diferentes silos o mezcladores, estas características resultan importantes. Si el desviador permite el paso del producto hacia un puerto cerrado, puede presentarse contaminación cruzada. Si genera una pérdida de presión, puede reducir la capacidad del transporte neumático. Si retiene material, puede afectar la siguiente operación.
La Wye Line Diverter también puede configurarse para aplicaciones de presión o vacío y para el manejo de polvos, pellets y gránulos no abrasivos o moderadamente abrasivos, de acuerdo con las condiciones y el tamaño de la válvula.

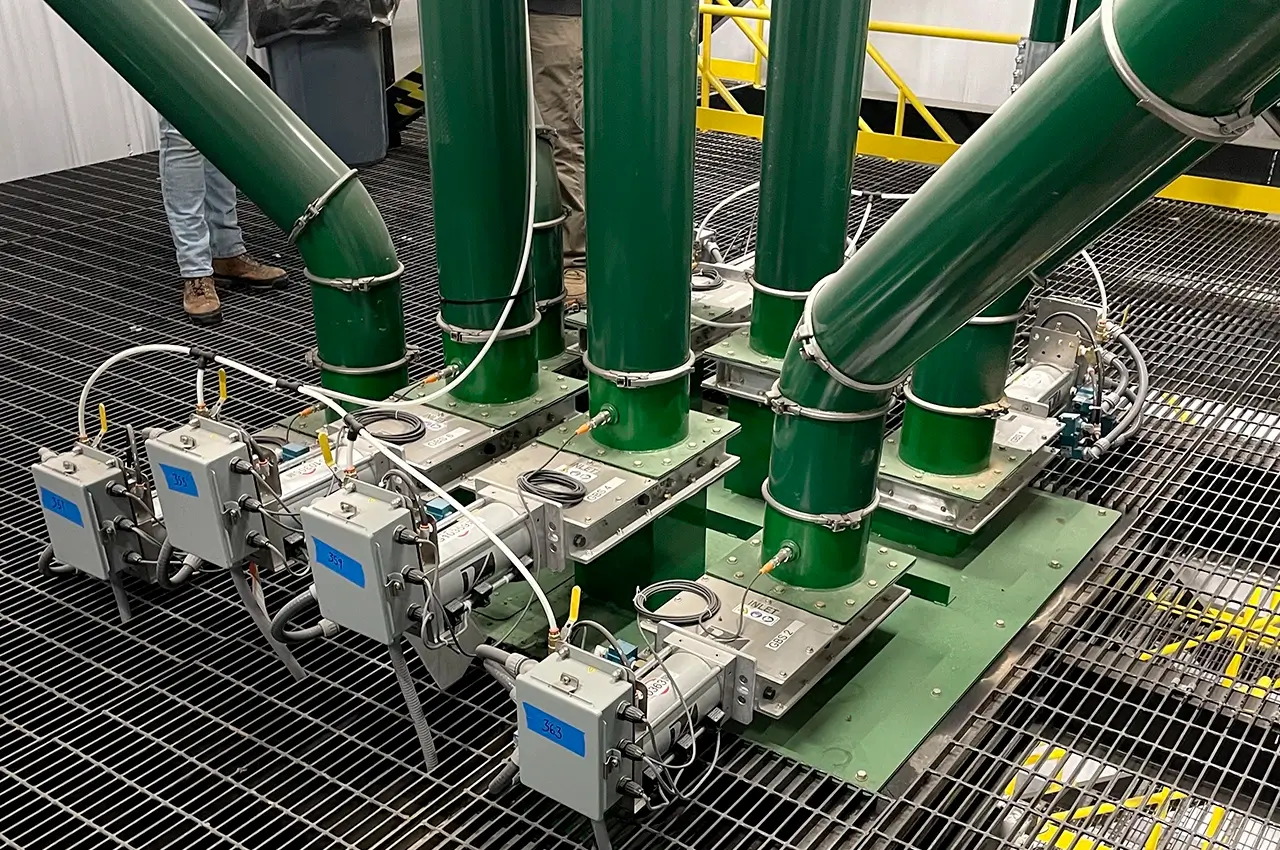

Roller Gate: aislamiento confiable en descargas por gravedad
En la descarga de silos, tolvas, mezcladores, básculas, transportadores de tornillo y otros puntos de transferencia por gravedad, la válvula debe aislar el material sin generar fugas ni exigir mantenimiento excesivo.
La Roller Gate de Vortex está diseñada principalmente para materiales secos en flujo por gravedad. Puede utilizarse con polvos, pellets, gránulos y materiales finos no abrasivos o moderadamente abrasivos.
La válvula incorpora sellos con compensación de desgaste, desarrollados para conservar el contacto con la cuchilla a medida que ocurre el desgaste normal de operación. Tanto los sellos laterales como los del bonete pueden inspeccionarse o reemplazarse mientras la válvula permanece instalada.
Entre sus principales características se encuentran:
Estas características permiten utilizarla como elemento de aislamiento en aplicaciones donde el cierre confiable resulta indispensable para mantener el control del material.
Un caso de aplicación con azúcar fina muestra el uso de tres Roller Gates integradas en una configuración desviadora compacta. La solución permitió alimentar diferentes destinos, mantener el control del polvo y responder a las limitaciones de espacio de la instalación.

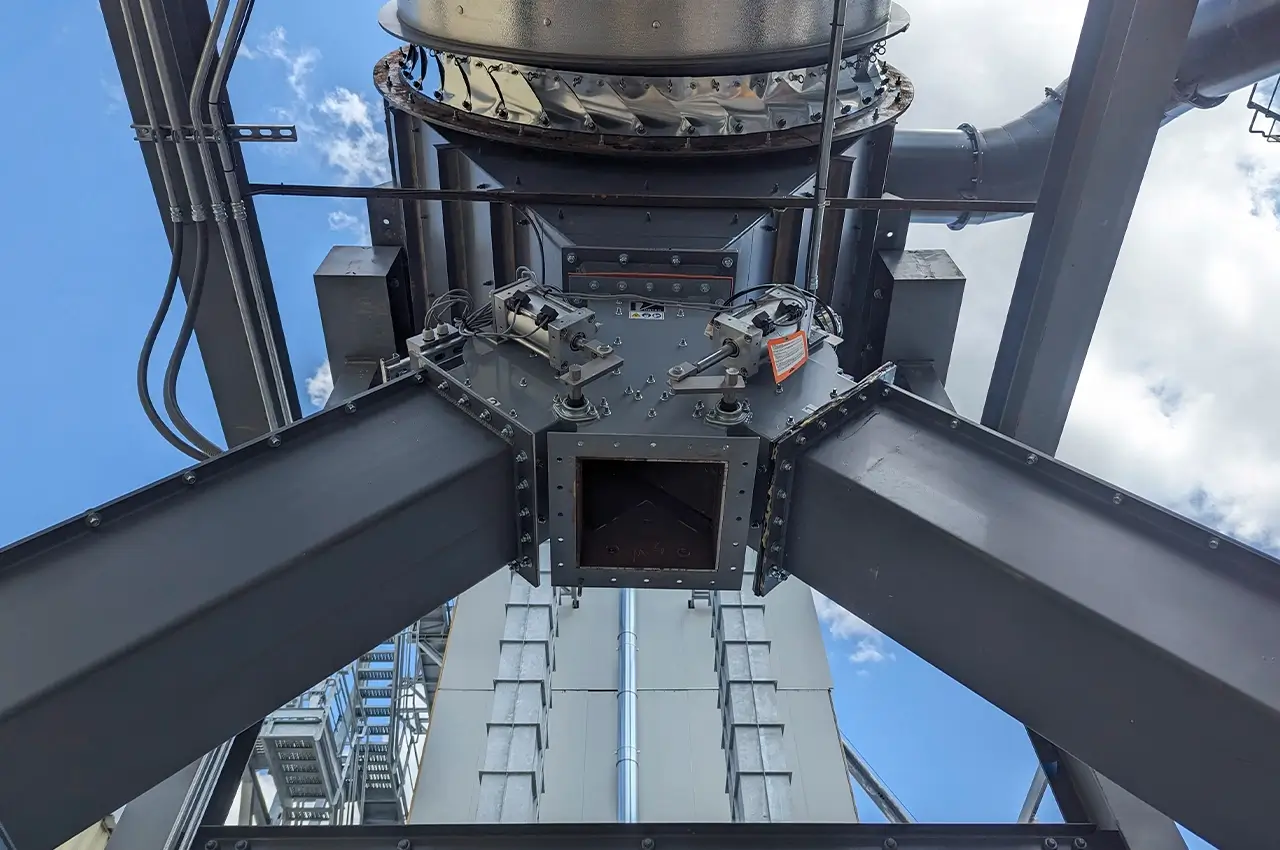

Titan Pressure Valve: presión, temperatura y abrasión
En aplicaciones con cemento, minerales, cal, cenizas, arena, carbón, vidrio molido y otros materiales abrasivos, las condiciones de operación pueden ser más exigentes.
En estos procesos, las válvulas para sólidos a granel deben resistir:
La Titan Pressure Valve de Vortex está diseñada para materiales secos abrasivos y aplicaciones de mayor presión o temperatura.
Su cuchilla cierra contra un asiento final y cuenta con guías cargadas por resorte para conservar un cierre positivo. Además, incorpora una cuchilla biselada para reducir la compactación de producto en el asiento.
Otras características relevantes incluyen:
Dependiendo de la configuración y del tamaño, puede emplearse en flujo por gravedad, transporte neumático en fase diluida o fase densa, así como en sistemas de presión o vacío.
En una aplicación cementera documentada por Vortex, dos Titan Pressure Valves fueron seleccionadas para conectar líneas de transporte neumático con una estación de cargue. La especificación consideró el sellado del cemento y la resistencia al desgaste causada por el material abrasivo.
Orifice Gate: una alternativa diseñada para sólidos secos a granel
La Orifice Gate de Vortex fue desarrollada específicamente para el manejo de sólidos secos a granel y puede emplearse en flujo por gravedad, transporte neumático en fase diluida y sistemas de vacío.
Su orificio de paso completo permite mantener una trayectoria más limpia cuando la válvula se encuentra abierta. Esto evita que determinados elementos internos permanezcan directamente expuestos a la corriente de producto y reduce las restricciones que pueden presentarse con otros diseños.
La Orifice Gate incorpora:
Puede utilizarse con polvos, pellets y gránulos no abrasivos o moderadamente abrasivos, con modificaciones disponibles para materiales corrosivos o aplicaciones que exigen lavado.
En procesos donde se requiere cierre confiable, menor escape de polvo y facilidad de mantenimiento, estos elementos pueden representar una ventaja frente a una solución genérica no desarrollada específicamente para sólidos secos.
Válvulas para sólidos a granel en la industria de alimentos
En la industria alimentaria, una válvula debe controlar el producto sin comprometer la higiene, la calidad o la trazabilidad.
Ingredientes como café, azúcar, harinas, granos y polvos alimenticios pueden generar desafíos relacionados con:
En estos casos, el diseño interno de las válvulas para sólidos a granel y la protección de sus sellos resultan esenciales. Una cavidad donde se aloja el producto puede convertirse en una fuente de contaminación cruzada o afectar un lote posterior.
Manejo de café
Los procesos de tostión y producción de café requieren mover el producto entre silos, tostadores, sistemas de almacenamiento y líneas de empaque, manteniendo sus características físicas y evitando la acumulación de residuos.
En un caso documentado con un fabricante estadounidense de café, se utilizaron equipos Vortex en diferentes puntos del proceso para controlar el movimiento del material.
Otro caso en una planta de tostión de café evidencia la importancia de revisar las condiciones particulares de transferencia, el espacio disponible, la limpieza y la confiabilidad del cierre.
Más que seleccionar una válvula por su tamaño, estas aplicaciones requieren analizar el producto, la frecuencia de operación, el material de fabricación y la posibilidad de realizar mantenimiento sin generar paradas prolongadas.
Manejo de azúcar fina
El azúcar fina puede filtrarse por pequeñas separaciones, acumularse alrededor de los sellos y generar emisiones de polvo si la válvula no cuenta con un diseño adecuado.
En Francia, una aplicación utilizó Roller Gates para desviar azúcar fina hacia diferentes destinos. La solución fue desarrollada para responder a la necesidad de hermeticidad al polvo y a las restricciones de altura existentes en la planta.
En este tipo de procesos, el cierre no debe evaluarse únicamente por la posición de la cuchilla. También debe considerarse la capacidad para mantener el producto dentro de la línea, reducir residuos y permitir una limpieza adecuada.
Para complementar la protección del producto, también resulta importante evaluar los riesgos de contaminación metálica mediante sistemas de separación y detección de contaminantes.
Válvulas para sólidos a granel en la industria del cemento
El cemento, la arena, la cal, las cenizas y los agregados pueden someter las válvulas a condiciones severas de abrasión, presión y temperatura.
En estas aplicaciones, una válvula inadecuada puede convertirse rápidamente en un punto de:
La selección debe considerar el tipo de material, la velocidad de transporte, el método de conducción, la presión diferencial, la temperatura y la ubicación de la válvula dentro del sistema.
El artículo técnico de Vortex sobre válvulas para el manejo de cemento explica cómo la abrasión, las altas temperaturas y las presiones de transporte condicionan el diseño del equipo.
En aplicaciones de fase densa, por ejemplo, el material puede desplazarse a menor velocidad mediante bloques separados por aire. En fase diluida, la mayor velocidad de transporte puede aumentar el desgaste sobre tuberías, sellos y componentes.
También existen aplicaciones de desviación en la fabricación de concreto. Un caso con un Titan Lined Diverter de tres vías muestra el manejo de arena y agregados utilizados en la producción de concreto.
Para estas condiciones no basta con instalar una compuerta robusta. Se requiere seleccionar materiales resistentes al desgaste, proteger las zonas de cierre y evaluar cómo se comportará el equipo frente a la presión y al flujo abrasivo.
Válvulas para sólidos a granel en la industria del plástico
El manejo de resinas, pellets, polvos y plástico triturado puede generar dificultades relacionadas con abrasión, electricidad estática, degradación del producto, acumulación y contaminación entre materiales.
En sistemas donde una línea neumática alimenta diferentes silos o destinos, el desviador debe conservar la presión de transporte y evitar que partículas migren hacia el puerto cerrado.
Un caso de Wye Line Diverter con plástico triturado muestra la aplicación de un desviador de paso recto para controlar material recuperado desde silos de almacenamiento.
El sistema de sellado se diseñó para disminuir fugas y contaminación cruzada, mientras que la configuración permitió facilitar el mantenimiento y reducir las interrupciones de la operación.
En el manejo de materiales reciclados, estos aspectos pueden ser especialmente importantes debido a las variaciones en tamaño, forma y abrasividad que puede presentar el producto.
Cómo seleccionar válvulas para sólidos a granel
Antes de tomar una decisión, es necesario revisar el proceso completo y no únicamente el punto donde se instalará la válvula.
La evaluación debe incluir, como mínimo:
Caproin cuenta con un portafolio de productos y soluciones industriales para diferentes procesos de manejo de materiales. Sin embargo, la selección final debe realizarse con base en los datos de cada aplicación y no únicamente en una referencia estándar.
La pregunta no es solamente cuánto cuesta la válvula
Cada una de estas fallas tiene consecuencias sobre la productividad, la calidad, la seguridad y el costo de operación.
Por eso, la pregunta no debería ser únicamente: ¿Cuánto cuesta la válvula?
La pregunta correcta es:
¿Cuánto cuesta continuar operando con una válvula que no controla correctamente el flujo de los sólidos a granel?
Conclusión: controlar el flujo es proteger la operación
Las válvulas para sólidos a granel no deben evaluarse únicamente por su capacidad de abrir o cerrar. Deben analizarse por su capacidad para controlar el flujo, sellar el polvo, resistir el desgaste, evitar acumulaciones, proteger la calidad del producto y disminuir la necesidad de intervención manual.
En algunos casos, una solución fabricada localmente puede funcionar adecuadamente. Sin embargo, cuando la aplicación exige control de polvo, presión diferencial, desviación confiable, condiciones de inocuidad, resistencia a la abrasión o seguridad operativa, reproducir una válvula sin realizar una correcta ingeniería de aplicación puede generar costos superiores al ahorro inicial.
La confiabilidad de una planta no depende solamente de sus equipos principales. También depende de estos puntos de control que definen cómo fluye, se protege y se mantiene estable el proceso.
Desde Caproin acompañamos a la industria colombiana en la selección técnica de válvulas para sólidos a granel y otras soluciones para el manejo y transporte de materiales, integrando nuestra experiencia en campo con fabricantes especializados como Vortex.
Cada aplicación se evalúa desde su realidad operativa: material, flujo, presión, abrasión, inocuidad, mantenimiento, seguridad y continuidad del proceso.
Porque cuando el flujo se controla correctamente, la planta trabaja con mayor confiabilidad.
